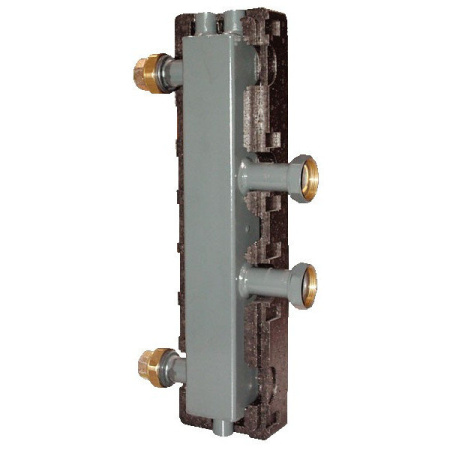

Гидравлическая стрелка Ду 25 (82 кВт-3,5 м³/час) с теплоизоляцией Elsen SmartBox 3.5 EWG25.00

Гидравлический разделитель Smartbox 3.5 - это многофункциональное устройство, предназначенное для создания независимых гидравлических контуров в системах отопления. Он выступает в роли компенсационной камеры, позволяя насосам первичного (котлового) и вторичных (потребительских) контуров работать независимо друг от друга, без взаимного влияния. Это идеальное решение для современных многоконтурных систем, обеспечивающее их стабильную и эффективную работу. Дополнительно устройство выполняет функции сепаратора воздуха и шлама.

Гидравлический разделитель создает зону с минимальным перепадом давления, что позволяет насосу котлового контура работать в оптимальном режиме, не завися от включения/выключения насосов в контурах потребителей. Это приводит к:

• Стабильной работе котла без тактования и перегрева.
• Защите теплообменника котла от тепловых ударов.
• Упрощению подбора и настройки насосов в каждом контуре.
• Повышению общего КПД системы и снижению энергопотребления.

Ключевые особенности и преимущества:

• Гидравлическая развязка контуров. Основная задача разделителя - устранить гидравлическое влияние насосов разных контуров друг на друга. Это предотвращает дисбаланс в системе, гарантирует стабильный расход теплоносителя через котел и каждого потребителя (радиаторы, теплые полы, бойлер ГВС), что повышает КПД и продлевает срок службы оборудования.
• Многофункциональность в одном корпусе. Гидравлический разделитель создает независимые контуры. Сепаратор воздуха способствует отделению и выводу микропузырьков воздуха из теплоносителя, предотвращая завоздушивание системы и шум в трубах. Шламоуловитель способствует осаждению механических примесей (шлама), защищая насосы и теплообменники от износа благодаря снижению скорости потока внутри емкости.
• Готовая к монтажу комплектация. Устройство поставляется в полном комплекте, что максимально упрощает установку.
• Универсальность монтажа и обслуживания. Конструкция позволяет выполнять как вертикальный, так и горизонтальный монтаж, что обеспечивает гибкость при интеграции в систему.
• Качественное исполнение и изоляция. Корпус изготовлен из высококачественной стали, теплоизоляция обладает низким коэффициентом теплопроводности 0,036 Вт/(м·К), что обеспечивает высокую энергоэффективность.

Технические характеристики:

• Модель: Smartbox 3.5 / EWG25.00
• Подключение к контуру нагревателя: 1" (внутренняя резьба)
• Максимальное рабочее давление: 0,6 МПа (6 бар)
• Максимальная рабочая температура теплоносителя: до +95 °C
• Диапазон рабочих температур теплоносителя: от +2 °C до +95 °C
• Максимальный расход теплоносителя: 3,5 м³/ч
• Максимальная тепловая мощность (при ΔT=20°C): 82 кВт
• Допустимая температура окружающей среды: от +2 °C до +60 °C
• Теплоноситель: Вода, водо-гликолевая смесь (до 50%)
• Теплопроводность изоляции: 0,036 Вт/(м·К)
• Габариты (В x Ш x Г): 520 x 187 x 120 мм

Области применения:

• Сложные многоконтурные системы отопления с несколькими циркуляционными насосами (радиаторы, теплые полы, бойлер косвенного нагрева).
• Системы с твердотопливными котлами, где требуется защита от низкотемпературной коррозии и температурных перепадов.
• Коммерческие и жилые здания с высокой тепловой нагрузкой и разными типами потребителей тепла.

Внимание! Сливной кран, гильза датчика температуры и воздухоотводчик в комплект поставки не входят и приобретаются отдельно при необходимости.
