Группа безопасности бойлера НР 3/4" 6 бар до 50 кВт Afriso ASB 77999

Группа безопасности ASB для бойлера ГВС Afriso - это комплексное защитное устройство, предназначенное для защиты водонагревателей закрытого типа от чрезмерного повышения давления во время нагрева воды. Группа безопасности предупреждает аварийные ситуации, предотвращая разрыв бойлера и обеспечивая безопасную эксплуатацию системы горячего водоснабжения (ГВС).

Области применения:

• Бойлеры косвенного нагрева (закрытого типа).
• Электрические водонагреватели (накопительные).
• Системы ГВС в частных домах, квартирах и коммерческих объектах.
• Автономные системы отопления с бойлерами.

Принцип работы:

• При нормальном давлении: Обратный клапан предотвращает обратный ток воды. Запорный вентиль открыт, обеспечивая поступление холодной воды в бойлер. Манометр показывает текущее давление.
• При повышении давления (из-за нагрева воды): Если давление превышает 6 бар, срабатывает предохранительный клапан. Избыточная вода сбрасывается через выход Rp3/4", предотвращая разрыв бойлера.
• При аварийном падении давления в системе: Обратный клапан блокирует выход воды из бойлера, предотвращая его опорожнение.

Важно: Давление подачи холодной воды должно быть на 20% ниже давления срабатывания клапана (т.е. не более 4,8 бар при клапане на 6 бар). При превышении давления в системе необходимо установить редуктор давления перед группой безопасности. Запрещено использовать, если рабочее давление в системе выше 6 бар (требуется клапан с большим порогом срабатывания).

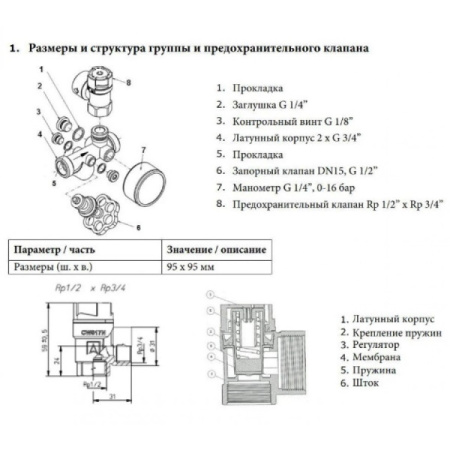

Конструкция и состав группы безопасности ASB:

• Предохранительный клапан (тип MSW): Автоматический сброс избыточного давления при превышении допустимого уровня.
• Обратный клапан: Предотвращает обратный ток воды из бойлера в систему водоснабжения. Защищает от опорожнения бойлера при падении давления в магистрали.
• Запорный вентиль: Позволяет перекрыть подачу воды на бойлер для обслуживания или ремонта. Удобная регулировка потока с помощью маховика.
• Манометр: Контроль текущего давления в системе. Диапазон измерения - 0-16 бар.
• Дополнительные элементы: Уплотнительная прокладка, заглушка, регулировочный винт для тонкой настройки.

Технические характеристики:

• Максимальный объем бойлера: До 200 л
• Максимальная мощность бойлера: До 75 кВт
• Рабочая температура: +4…+110 °C
• Коэффициент пропускной способности (Kvs): 2,8 м³/ч
• Манометр: давление 0–16 бар, Ø50 мм, подключение G1/4"
• Обратный клапан: DN15, встроенный
• Запорный вентиль: DN15, подключение G1/2", косой
• Соединение с бойлером: подключение G3/4" × Ø18 (резьба под пайку)
• Предохранительный клапан: Вход - Rp1/2", Выход - Rp3/4"
• Давление срабатывания предохранительного клапана: 6 бар
• Материал корпуса: Латунь
• Регулировочный винт: подключение G1/8"

Преимущества группы безопасности ASB:

• Полная защита бойлера - комплексное решение с предохранительным, обратным клапаном и манометром.
• Надежность и долговечность - латунный корпус и качественные компоненты обеспечивают длительный срок службы.
• Безопасность эксплуатации - автоматический сброс давления предотвращает разрыв бойлера.
• Удобство монтажа и обслуживания - резьбовые соединения и запорный вентиль для простого подключения и ремонта.
• Контроль давления в реальном времени - манометр позволяет следить за состоянием системы.
• Широкий диапазон применения - подходит для бойлеров объемом до 200 л и мощностью до 75 кВт.

Группа безопасности для бойлера ГВС ASB - это незаменимое устройство для защиты водонагревателей закрытого типа от избыточного давления и аварийных ситуаций.
