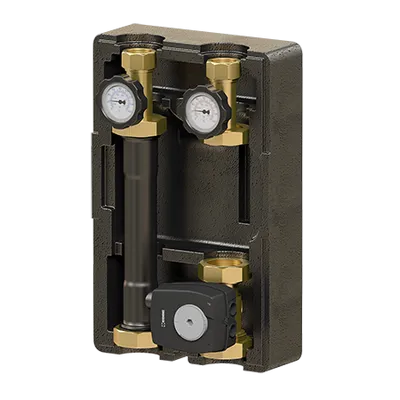

Насосная группа Ду32 с 3-ходовым смесителем без насоса, без сервопривода Elsen SmartBox 6.5 EFG32.02

ELSEN SmartBox 6.5 арт. EFG32.02 - это заводская, полностью собранная насосная группа с трёхходовым смесительным клапаном, предназначенная для точного регулирования температуры теплоносителя, подаваемого от источника тепла (котёл, ТЭЦ, тепловой насос, бойлер) в контур потребителя.

В отличие от простых насосных групп с прямой подачей, EFG32.02 обеспечивает гибкое смешивание горячего теплоносителя с обратным потоком, позволяя снижать температуру на выходе до заданного уровня - идеально для систем, требующих низкотемпературного режима, таких как «тёплые полы» низкотемпературные радиаторы, вентиляционные нагреватели или коллекторные узлы с разнотемпературными контурами.

Группа поставляется без насоса, что позволяет подобрать циркуляционный насос под конкретные гидравлические параметры системы - от частных домов до крупных котельных.

Ключевые особенности:

• Трёхходовой смесительный клапан: Автоматически смешивает горячий теплоноситель из котла с холодным из обратки - регулирует температуру на выходе до нужного уровня (например, 35-55 °C для «тёплого пола»)
• Встроенные термометры: Красный (подача) и синий (обратка) - визуальный контроль температур в реальном времени для балансировки и диагностики
• Обратный клапан на обратке: Предотвращает обратный ток теплоносителя при остановке насоса - защищает систему от гидравлических ударов
• Блочная теплоизоляция: Снижает теплопотери на 30-40%, повышает энергоэффективность, предотвращает конденсат и ожоги при эксплуатации
• Запорные шаровые краны: На подаче и обратке - позволяют отключать контур для обслуживания без слива всей системы
• Поддержка насосов 180 мм: Совместима с большинством промышленных и бытовых насосов (Grundfos, Wilo, Ebara, KSB)
• Высокая прочность: Корпус из латуни CW617N, давление до 6 бар, температура до 95 °C - надёжность в любых условиях
• Готов к монтажу: Все элементы собраны, не требует дополнительной сборки - подключил, запустил, настроил

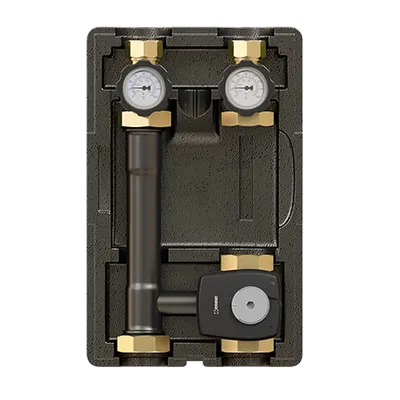

Конструкция и элементы:

• Термометр красный (стекло, латунь): Показывает температуру на подающей линии (от котла) - до 95 °C
• Термометр синий (стекло, латунь): Показывает температуру на обратной линии - контроль возврата в котёл
• Трёхходовой смесительный клапан (латунь): Основной элемент регулировки - автоматически смешивает потоки для поддержания заданной температуры на выходе
• Накидные гайки (латунь): Стандартное подключение под насосы с монтажной длиной 180 мм
• Патрубок обратной линии (латунь): Подключение к контуру потребителя - возврат теплоносителя
• Блочная теплоизоляция (пенополиэтилен ППЭ): Снижает теплопотери, защищает от ожогов, уменьшает шум
• Обратный клапан (латунь): Предотвращает обратный ток теплоносителя при остановке насоса - защита от гидроударов
• Подключение к контуру потребителя: 1 1/4" внутренняя резьба (ВР). Выход в систему отопления - подходит к коллекторам и распределительным узлам
• Подключение к источнику тепла: 2" наружная резьба (НР). Вход от котла, ТЭЦ, бойлера - обеспечивает высокую пропускную способность
• Запорные шаровые краны (латунь): Позволяют отключать контур для обслуживания без слива системы

Технические характеристики:

• Модель: SmartBox 6.5 арт. EFG32.02
• Номинальный диаметр (DN): 32 мм
• Тип теплоносителя: Вода, водно-гликолевые растворы (до 50%)
• Рабочая температура теплоносителя: от +2 °C до +95 °C
• Максимальная температура: +95 °C
• Максимальное рабочее давление: 0.6 МПа / 6 бар
• Рекомендуемый расход теплоносителя: 2,4 м³/ч
• Максимальная тепловая мощность (при ΔT = 20 °C): 55,8 кВт
• Условная пропускная способность клапана (Kvs): 17 м³/ч
• Число ходов клапана: 3-ходовой
• Теплопроводность теплоизоляции: 0,038 Вт/(м·К)
• Подключение к источнику тепла: 2" наружная резьба (НР)
• Подключение к контуру потребителя: 1 1/4" внутренняя резьба (ВР)
• Межосевое расстояние подключений: 125 мм
• Монтажная длина насоса: 180 мм - совместимо с Grundfos UPS 25-40, Wilo-Yonos PICO 15/1-4, Ebara DDC 25-80
• Габариты (В×Ш×Г): 400 × 265 × 250 мм

Преимущества:

• Точное регулирование температуры - идеально для «тёплого пола», низкотемпературных радиаторов
• Высокая мощность до 55,8 кВт - подходит для крупных жилых и коммерческих объектов
• Готов к монтажу - всё собрано, не нужно покупать отдельно краны, обратки, термометры, клапаны
• Теплоизоляция в комплекте снижает теплопотери, улучшает КПД системы
• Обратный клапан - защита от гидроударов и обратных потоков
• Универсальные подключения - 2" НР и 1 1/4" ВР совместима с большинством систем в России и Европе
• Надёжный материал - латунь CW617N, давление 6 бар, температура 95 °C
• Поддержка мощных насосов до 180 мм монтажной длины - для промышленных и коммерческих систем
• Лёгкое обслуживание - можно отключить краны, заменить насос, прочистить систему без полного слива

Области применения:

• Системы «тёплый пол» - идеальный выбор для поддержки температуры 35-55 °C
• Низкотемпературные радиаторы - для модернизированных систем с высокой площадью нагрева
• Котельные с несколькими контурами - как смешивающая ветвь в коллекторном узле
• Школы, больницы, детские сады - где важна безопасность и комфорт температурного режима
• Тепловые насосы - для снижения температуры подачи, повышения КПД оборудования
• Модернизация старых систем - замена устаревших смесительных узлов с прямой подачей
• Коллекторные узлы - как смешивающая ветвь в системе с несколькими контурами (например, одна ветвь - радиаторы, другая - «тёплый пол»)
• Не подходит для: Систем с высокотемпературной подачей (например, классические радиаторы 70-90 °C), систем с давлением выше 6 бар, промышленных контуров с температурой выше 95 °C

Рекомендации по монтажу:

• Устанавливать горизонтально, с соблюдением направления потока (указано стрелками на корпусе).
• Насос устанавливать на подающей линии между группой и контуром потребителя.
• Перед подключением промыть систему от мусора и сварочного шлака.
• Использовать насосы с монтажной длиной 180 мм и наружной резьбой 1".
• При использовании гликолевых растворов убедиться в совместимости с EPDM-уплотнениями (до 50%).
• При температуре ниже +2 °C обеспечить защиту от замерзания (слив системы или добавка антифриза).
• Не допускать гидравлических ударов, плавно открывать краны при запуске.
• Для систем с высоким гидравлическим сопротивлением выбирайте насосы с напором 4-6 м.
• Для автоматического регулирования подключите сервопривод (например, Danfoss ASV-PV, STOUT ST-300) к трёхходовому клапану.
