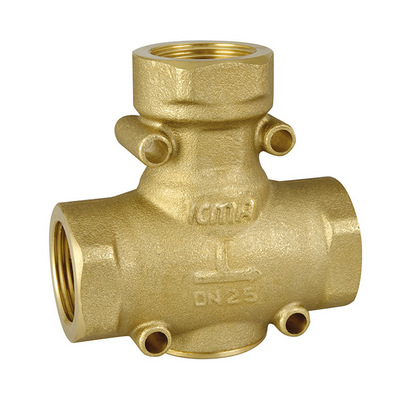

Антиконденсационный клапан ВВ 1" Тоткр.=60°С Kvs=9 м³/час Icma 133/90133AF0560

Антиконденсационный клапан ICMA предназначен для защиты твердотопливных котлов от образования конденсата на стенках котла и дымохода из‑за низкой температуры воды обратной линии. Устанавливается на котле мощностью до 30 кВт. Умело и автоматически поддерживает оптимальную температуру теплоносителя обратной линии, возвращающегося в котел, что повышает эффективность системы и продлевает срок её службы.

Преимущества и ключевые особенности:

• Защита от конденсата: предотвращает образование конденсата на теплообменнике и дымоходе, снижая риск коррозии и нагарования.
• Автоматическое регулирование: клапан постоянно регулирует температуру обратной линии в зависимости от условий работы системы.
• Совместимость: оптимален для котлов мощностью до 30 кВт.
• Надежные материалы: корпус из латуни CB 753 S, латунные соединения CW 617 N, пружина из нержавеющей стали, термостатический элемент на базе композитного материала, уплотнения EPDM и волокна Sesalit Plus-G для патрубков.
• Точность и простота настройки: заводская настройка 60°C; точность регулирования ±2°C.

Конструкция и технические характеристики:

• Номинальный диаметр: 25 мм.
• Присоединительная резьба: внутренняя 1".
• Тепловой набор: Тоткр. 60°C (установка термостата на 60°C).
• Kvs: 9 м³/ч.
• Жидкость: вода и растворы с гликолем до 50% включительно.
• Диапазон рабочей температуры: 5°C до 100°C.
• Точность настройки: ±2°C.
• Максимальное рабочее давление: 10 бар.
• Температура полного закрытия: настройка + 10°C.

Материалы:

• Корпус: латунь CB 753 S (UNI EN 1982).
• Американка и патрубки: латунь CW 617 N (UNI EN 12165).
• Заглушка/затвор: латунь CW 614 N (UNI EN 12164).
• Пружина: нержавеющая сталь.
• Элемент термостатический: композит.
• Прокладки O-Ring: EPDM пироксидного типа.
• Прокладки патрубков: Sesalit Plus-G (волокна).

Применение и области использования:

• Системы отопления с твердотопливными котлами, особенно в зданиях, где возможны низкие температуры обратной линии.
• Рекомендовано для котлов, где присутствуют бойлеры или контуры отопления с возвращением теплоносителя в диапазоне, требующем поддержания минимальной температуры.
• Идеален для систем, где требуется защита от конденсации без сложной настройки и дополнительного оборудования.

Монтаж и настройка:

• Монтаж выполняется на обратке котла (помимо возможности установки на подаче в некоторых конфигурациях).
• Установка и настройка должны осуществляться квалифицированным специалистом в соответствии с локальными нормами безопасности и инструкциями производителя.
• Заводская настройка: термостат установлен на 60°C; при необходимости возможно перенастроить под конкретные параметры системы.
• Рекомендуется проверка герметичности соединений и правильности направления потока теплоносителя после монтажа.
