Клапан перепускной байпасный 3/4" ВР латунь Stout SDG-0019-000005

Клапан перепускной байпасный Stout SDG-0019-000005 - это дифференциальный клапан прямого действия типа «до себя», предназначенный для автоматического поддержания стабильного перепада давления в циркуляционном контуре систем отопления и теплых полов. Его основная задача - предотвращение гидравлических нарушений, вызванных изменением сопротивления в контуре (например, при закрытии термостатических вентилей или отключении радиаторов).

Клапан обеспечивает безопасную и бесшумную работу циркуляционного насоса, даже в случае полного перекрытия всех выходных контуров («закрытая задвижка»). При этом он перенаправляет избыточный поток теплоносителя через байпас в обратный трубопровод, тем самым снижая давление на насос и исключая его перегрузку, перегрев и гидравлические удары.

Этот клапан является обязательным элементом в составе насосных групп, коллекторных узлов и смесительных узлов для систем теплого пола, где динамические изменения гидравлического сопротивления являются нормой.

Основные задачи клапана:

• Поддержание постоянного перепада давления в контуре
• Защита циркуляционного насоса от работы на «закрытую задвижку»
• Предотвращение гидравлических шумов и вибраций
• Стабилизация работы насосных групп и смесительных узлов
• Обеспечение равномерного распределения теплоносителя в системах «теплый пол»

Клапан работает по принципу прямого действия, аналогично предохранительному (сбросному) клапану:

• При нормальном давлении - затвор находится в закрытом положении под действием пружины.
• При превышении заданного давления - теплоноситель создает усилие, превышающее силу сжатия пружины. Затвор приподнимается, открывая байпасный канал.
• Теплоноситель перетекает через байпас в обратный трубопровод, снижая давление в прямом контуре.
• При восстановлении баланса - пружина возвращает затвор в исходное положение, закрывая байпас.

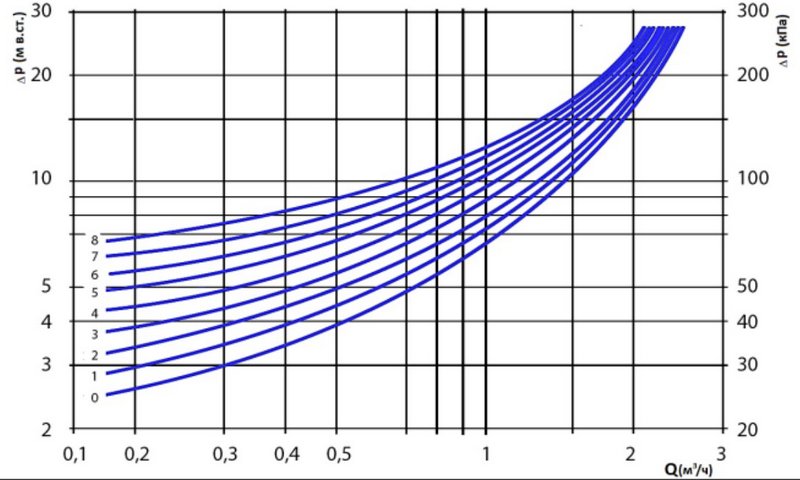

Настройка давления осуществляется вручную с помощью настроечной рукоятки с градуированной шкалой. Вращение рукоятки изменяет степень сжатия пружины, что позволяет точно задать порог срабатывания в диапазоне от 2 до 6,5 м вод. ст. (0,2–0,65 бар).

Конструкция и материалы:

• Корпус: Латунь CW617N
• Затвор: Латунь CW614N
• Шток: Латунь CW614N
• Пружина: Нержавеющая сталь AISI 302
• Рукоятка настройки: Пластик ABS
• Уплотнение штока: NBR (нитрилкаучук)

Технические характеристики:

• Номинальный диаметр (DN): 20 мм
• Размер присоединительной резьбы: 3/4" внутренняя резьба (ВР)
• Максимальное рабочее давление (PN): 10 бар (1 MPa)
• Максимальная температура среды (Tмакс): 95 °C
• Диапазон настройки давления: 2–6,5 м вод. ст. (0,2–0,65 бар)
• Рабочая среда: Вода, водные растворы гликолей (до 50% концентрации)
• Тип действия: Прямого действия, «до себя» (дифференциальный)
• Способ монтажа: Врезка в байпасную линию между подающим и обратным трубопроводами
• Средний срок службы: 10 лет при соблюдении режимов эксплуатации

Преимущества клапана Stout SDG-0019-000005

• Автоматическая защита насоса - предотвращает «сухой» ход и перегрев при закрытых вентилях
• Бесшумная работа системы - устраняет гидравлические стуки и вибрации
• Точная настройка - градуированная рукоятка позволяет задать давление с точностью до 0,5 м вод. ст.
• Высокая надежность - латунный корпус и нержавеющая пружина гарантируют долгий срок службы
• Универсальность - совместим с любыми насосными группами, коллекторами и смесительными узлами
• Простота установки и обслуживания - не требует электропитания, внешнего управления или сложной настройки
• Экономия энергии - снижает нагрузку на насос, продлевает его срок службы и снижает потребление электроэнергии

Клапан перепускной байпасный Stout SDG-0019-000005 - это надежный, точный и долговечный элемент, без которого современная система отопления не может работать стабильно и безопасно. Он решает критические проблемы гидравлики, защищает дорогостоящее оборудование и обеспечивает комфорт в жилых и коммерческих помещениях.
