Насосная группа Ду25 без насоса, в теплоизоляции, для твердотопливных котлов Stout SDG-0014-002501

Насосная группа STOUT SDG-0014 - это высокотехнологичный гидромодуль заводской сборки, специально разработанный для защиты твердотопливных котлов от опасного явления конденсации водяных паров на поверхности теплообменника.

При работе твердотопливного котла низкая температура обратного теплоносителя (ниже 55-60 °C) вызывает охлаждение дымовых газов до точки росы, что приводит к образованию кислого конденсата, разрушающего чугунные и стальные поверхности теплообменника, сокращающего срок службы котла в разы. STOUT SDG-0014 решает эту проблему автоматически, поддерживая минимальную температуру на входе в котёл на уровне 45 °C, что предотвращает конденсацию, увеличивает КПД котла, снижает коррозию и продлевает его ресурс.

Модуль поставляется без насоса, что обеспечивает максимальную гибкость при выборе циркуляционного оборудования - вы можете подобрать насос под конкретную систему по производительности, напору, энергоэффективности или бюджету.

Все компоненты предварительно собраны, протестированы и герметизированы на заводе, исключая необходимость сварки, резьбовой сборки или дополнительной герметизации на месте монтажа.

Защитный кожух из пенополиуретана (EPP) обеспечивает высокую теплоизоляцию, снижает теплопотери, предотвращает образование конденсата на поверхности модуля и снижает уровень шума, делая его пригодным для установки в жилых, частных и коммерческих зданиях.

Насосная группа STOUT SDG-0014 применяется для:

• Защиты твердотопливных котлов от конденсационной коррозии - ключевая задача при использовании дров, угля, пеллет;
• Поддержания минимальной температуры теплоносителя на входе в котёл за счёт встроенного термостатического смесительного клапана;
• Создания теплого возврата - предотвращение попадания холодной воды из системы отопления в котёл;
• Развязки котлового и потребительского контуров - исключение гидравлических помех и перепадов давления;
• Энергосбережения - за счёт стабилизации температуры и повышения КПД котла;
• Использования с котлами на твёрдом топливе (дровяные, угольные, пеллетные, биомассовые)- особенно эффективна при длительных циклах горения;
• Модернизации старых систем - замена устаревших схем с ручными кранами и термостатами.

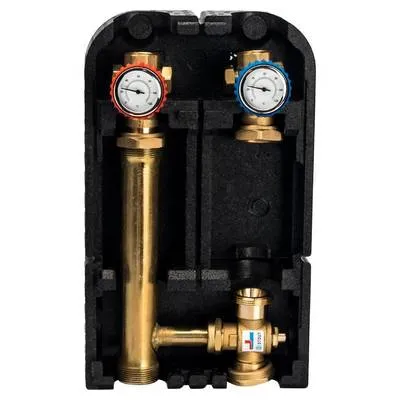

Конструкция и комплектация:

• Трёхходовой термостатический смесительный клапан из латуни CW617N: Автоматически смешивает горячий теплоноситель из котла с охлаждённой водой из обратки. Встроенный термочувствительный элемент настроен на 45 °C - при падении температуры ниже открывает подачу горячей воды, при превышении - перекрывает. Не требует электропитания.
• Шаровой кран с обратным клапаном (на обратке) из латуни CW617N: Предотвращает обратный ток теплоносителя. Обеспечивает одностороннюю циркуляцию и защищает насос от гидроударов.
• Шаровой кран (на подаче) из латуни CW617N: Запорный элемент для отключения контура без слива системы.
• Стрелочный термометр из стали и стекла: Диапазон: 0-120 °C, позволяет визуально контролировать температуру на подаче.
• Вставка-удлинитель стальная: Обеспечивает оптимальное расстояние между компонентами, снижает вибрации, упрощает монтаж насоса.
• Защитный кожух из пенополиуретана (EPP): Теплоизоляционная оболочка, снижающая теплопотери, предотвращающая конденсат и защищающая от механических повреждений. Плотность изоляции 60 кг/м³, теплопроводность изоляции 0,04 Вт/(м·К).
• Присоединительные патрубки: Стандартные резьбовые соединения для подключения к системе.

Технические характеристики:

• Модель: STOUT SDG-0014 (для твердотопливных котлов, без насоса)
• Номинальный диаметр (DN): 25 мм
• Резьба присоединения: Верхние патрубки - 1" внутренняя резьба (ВР), нижние патрубки - 1 1/2" наружная резьба (NPT)
• Максимальное рабочее давление (PN): 10 бар
• Рабочая температура среды: от +5 °C до +90 °C
• Максимальная рабочая температура: 110 °C
• Условная пропускная способность клапана (Kvs): 9 м³/ч
• Температура настройки термостатического клапана: 45 °C (фиксированная, заводская)
• Диапазон рабочей температуры изоляции: от +5 °C до +120 °C
• Материалы: Латунь CW617N, сталь EN 10217, пенополиуретан EPP
• Рабочая среда: Вода, водные растворы гликолей (до 30%)
• Класс защиты изоляции: IP54 (защита от пыли и брызг)
• Средний срок службы: 10 лет

Преимущества:

• Автоматическая защита котла от конденсации - ключевая функция, которая продлевает срок службы твердотопливного котла на 3-5 лет.
• Полностью автономная работа - термостатический клапан работает без электропитания, без датчиков, без управления - идеален для автономных систем.
• Готовый к монтажу модуль не требует сварки, резьбовой сборки, герметизации.
• Универсальность насоса - совместим с любым насосом с резьбой и подходящей строительной длиной.
• Защита от гидравлических ударов - наличие обратного клапана и шаровых кранов.
• Снижение теплопотерь - высококачественная изоляция EPP снижает потери до 90% по сравнению с неизолированными узлами.
• Простота обслуживания - шаровые краны позволяют отключать контур без слива системы.
• Высокая коррозионная стойкость - все металлические элементы из латуни CW617N устойчивы к агрессивной среде и конденсату.
• Надёжность и долговечность - сертифицированные материалы, заводская сборка, испытания на герметичность.

Рекомендации по монтажу и эксплуатации:

• Устанавливать модуль только в горизонтальном положении для корректной работы термостатического клапана.
• Обязательно подключить байпасный перепускной клапан для защиты насоса от «сухого хода» и стабилизации давления.
• Использовать только насосы с наружной резьбой и совместимой строительной длиной, проверять по технической документации (например: Grundfos UPS 25-65, UPM3 Hybrid 25-70).
• Не пытаться регулировать температуру клапана, он настроен на 45 °C на заводе и не подлежит настройке.
• Перед пуском системы промыть контур, удалить воздух через автоматический воздухоотводчик.
• При использовании антифриза концентрация гликоля не должна превышать 30%.
• Рекомендуется установка магнитного фильтра на подаче перед гидромодулем для защиты клапана и насоса от шлама.
• При первом запуске дать котлу прогреться до 70-80 °C, затем наблюдать за температурой на термометре - она должна стабилизироваться на уровне 45 °C на входе в котёл.
