Смесительный узел для тёплого пола 20-60 °C (без насоса), латунь никелированная Tim JH-1036

Насосно-смесительный узел TIM JH-1036 - это готовое к монтажу решение для создания низкотемпературных контуров отопления, таких как система «теплый пол», тёплые стены и калориферы. Узел автоматически поддерживает заданную температуру теплоносителя в диапазоне 20-60 °C без внешнего питания, смешивая горячую воду от котла с обраткой вторичного контура. Благодаря этому обеспечивается комфортный микроклимат в помещении и снижается расход топлива.

Благодаря высокому Kvs и широкому диапазону мощностей узел JH-1036 подходит и для квартиры с одним контуром пола, и для трёхэтажного коттеджа с группой коллекторов. Точно выставленная температура вторичного контура позволяет снизить расход газа или электроэнергии до 15% по сравнению с прямым подключением высокотемпературного котла.

Ключевые преимущества:

• Универсальный монтаж: подходит для подключения справа или слева к коллектору, подачей вверх или вниз, обеспечивая максимальную гибкость при установке.
• Точный контроль температуры: широкий диапазон настройки от 20 до 60 °C позволяет с точностью до градуса регулировать температуру теплоносителя, создавая комфортный микроклимат в помещении.
• Энергоэффективность: оптимизированная конструкция смесительного узла позволяет минимизировать расход теплоносителя, что приводит к существенной экономии энергоресурсов.
• Надежность и долговечность: изготовлен из высококачественных материалов, устойчив к коррозии, механическим воздействиям и перепадам давления, обеспечивая бесперебойную работу в течение длительного срока службы.
• Простота установки: комплектуется всеми необходимыми элементами для монтажа, инструкция по установке понятна и проста для выполнения.

Технические характеристики:

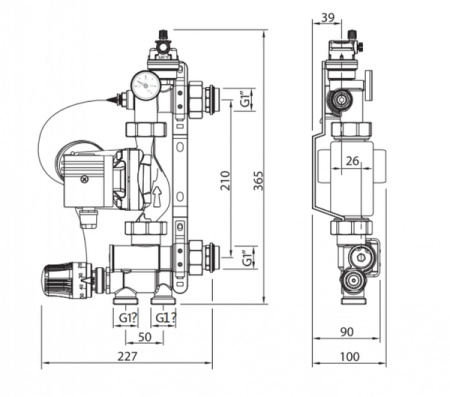

• Диаметр присоединения к трубам (подача, обратка, байпас): 1"
• Диаметр присоединения насоса: 1 1/2" (фланцы с накидными гайками)
• Монтажная длина насоса: 130-180 мм (под Grundfos UPS, Wilo, DAB, Lowara и др.)
• Максимальное рабочее давление: 10 бар
• Минимальное давление перед насосом: 1 бар
• Максимальная пропускная способность Kvs: при Δр=1 бар - 4,8 м3/час
• Максимальная теплоотдача (при ΔТ=10°С и скорости теплоносителя 1 м/с): 12,5 кВт
• Диапазон настройки температуры: от 20 до 60 °С
• Диапазон шкалы встроенного термометра: 0-80 °C
• Срок службы: 15 лет
• Допустимые теплоносители: вода, водно-гликолевые растворы до 30% этиленгликоля, 50% пропиленгликоля, pH 7-9

Материалы:

• Корпус и фитинги: латунь CW617N
• Пружины и штоки: нержавеющая сталь AISI 304
• Уплотнения: EPDM

Сферы применения:

• Одно- и многоконтурные системы тёплых полов в коттеджах, квартирах и коммерческих объектах;
• Калориферы, конвекторы и стеновые панели, требующие пониженной температуры;
• Солнечные и тепловые насосные установки (низкотемпературный контур);
• Тёплые полы в спортивных залах, бассейнах и производственных цехах.
