Гидравлическая стрелка НАР резьба 1 1/4"х1 1/4" (70 кВт-3 м³/час) Север-80 1925002

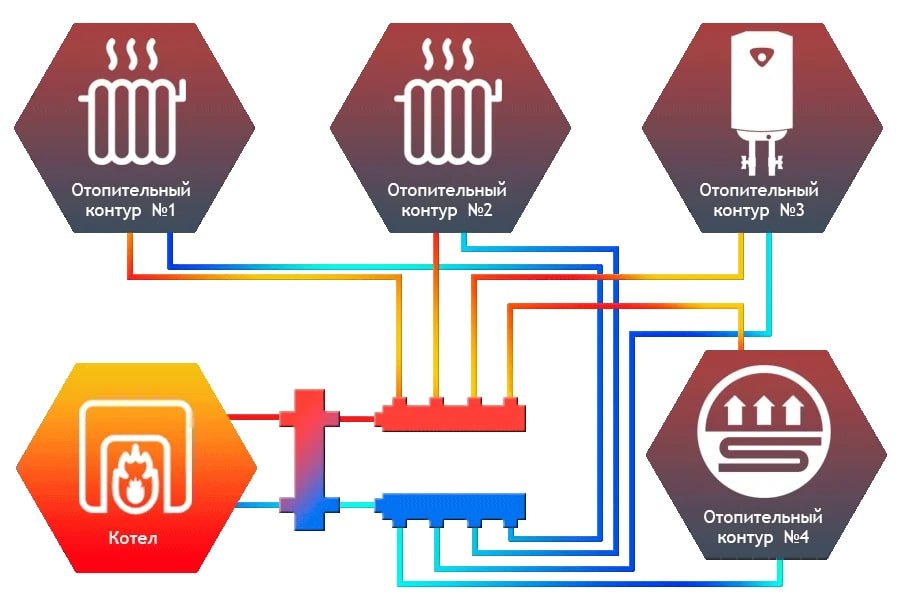

Гидрострелка Север-80 - это гидравлический разделитель, предназначенный для обеспечения стабильной, эффективной и безопасной работы систем отопления с несколькими независимыми контурами, каждый из которых оснащен собственным циркуляционным насосом.

Основная задача гидрострелки - разделить потоки теплоносителя между котлом и потребительскими контурами, тем самым устраняя гидравлическую связь между ними. Это позволяет каждому насосу работать в своем оптимальном режиме, не влияя на работу других устройств системы.

Ключевые преимущества:

• Оптимизация работы системы. Гидрострелка обеспечивает равномерное распределение теплоносителя между всеми контурами, независимо от их нагрузки и протяженности. Это исключает перегрузку одних участков и недогрев других.
• Защита котла от гидроударов и перегрева. Благодаря развязке котлового и потребительского контуров, гидрострелка предотвращает резкие перепады давления и температуры, которые могут вызвать повреждение теплообменника котла, особенно в условиях нестабильной циркуляции.
• Устранение воздушных пробок. Внутренняя конструкция гидрострелки создает зону с минимальной скоростью потока, что позволяет воздуху естественным образом подниматься вверх и выводиться через предусмотренный воздухоотводчик, снижая риск шума, коррозии и снижения КПД системы.
• Улавливание шлама и механических примесей. Осадок, ржавчина и мелкие частицы оседают на дне гидрострелки, предотвращая их попадание в насосы, радиаторы и теплообменники. Для удобства обслуживания предусмотрен патрубок для сброса шлама.
• Интеграция магнитного фильтра. Специальный патрубок для магнитоуловителя позволяет легко подключить магнитный фильтр, который эффективно удерживает ферромагнитные частицы (оксиды железа), продлевая срок службы оборудования.
• Простота монтажа и обслуживания. Конструкция выполнена из прочной черной стали с резьбовыми соединениями, что обеспечивает надежность и совместимость с большинством стандартных компонентов отопительных систем.

Технические характеристики:

• Материал корпуса: Черная сталь (с антикоррозийным покрытием)
• Номинальная мощность: 70 кВт (при ΔT = 18 °C)
• Максимальное рабочее давление: 6 бар
• Котловой контур (вход/выход): 1 1/4" (наружная резьба - НР)
• Контур потребителей (вход/выход): 1 1/4" (наружная резьба - НР)
• Патрубок воздухоотводчика: 1/2" (внутренняя резьба - ВР)
• Патрубок для сброса шлама: 1/2" (внутренняя резьба - ВР)
• Патрубок для магнитоуловителя: 1/2" (внутренняя резьба - ВР)
• Тип установки: Вертикальная (рекомендуется)
• Рекомендуемое применение: Системы отопления с 2+ независимыми контурами, с разными насосами

Гидрострелка Север-80 идеально подходит для:

• Частных домов и коттеджей с комбинированными системами отопления (радиаторы, теплые полы, бойлеры);
• Многоконтурных котельных с твердотопливными, газовыми и электрическими котлами;
• Систем с тепловыми аккумуляторами и солнечными коллекторами;
• Проектов, где важна стабильность, долговечность и минимизация технического обслуживания.

Рекомендации по монтажу:

• Устанавливать только в вертикальном положении - для эффективного отделения воздуха и осаждения шлама.
• Обязательно подключить автоматический воздухоотводчик и сливной кран.
• Для максимальной защиты системы - установить магнитный фильтр на патрубок для магнитоуловителя.
• При монтаже соблюдать горизонтальность патрубков котла и потребителей.
• Рекомендуемая скорость потока в гидрострелке - не более 0,2 м/с для оптимальной работы.
